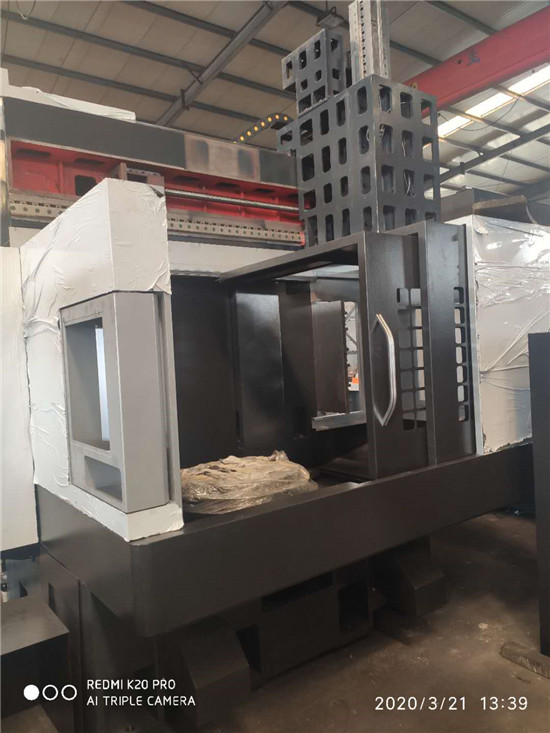

龍門立車
主要功能
GT（C）系列（龍門式）數控立車可完成端面、內外圓柱面、內外圓錐面、內外回轉曲面的車削。
主要特點
機床為整體式立柱定梁結構，主要由工作臺、立柱、垂直刀架等幾大部分組成，工作臺底座把合在立柱下部，橫梁為固定式，橫梁上裝有滑座，滑座可以在橫梁上水平移動，滑枕可以在滑座上垂直移動。主要鑄件均采用高強度優質鑄鐵，樹脂砂制造。
工作臺
工作臺主軸上裝有XR系列精密交叉圓錐滾子軸承，具有高境地、高剛性、高承載、高轉速、低摩擦、易維護保養等特性。
橫梁
橫梁固定安裝在立柱頂部，為不可移動式。
滑枕
滑枕為方形滑枕，剛性好。由交流伺服電機驅動滾珠絲杠，實現滑枕的垂直進給。
潤滑系統
機床配置定量自動潤滑系統，對導軌及滾珠絲杠副進行集中間歇潤滑，潤滑量適當、充分，既節約潤滑油，又保證傳動系統的動靜響應特性。
冷卻裝置
機床配置切削冷卻裝置，能有效冷卻道具，改善切削條件，提高效率，具有切削液回收過濾循環使用功能。
排屑裝置（選配）
機床配置鏈板式排屑機，將鐵屑傳輸至排屑車內，可減輕勞動強度，改善工作環境。
機床防護
機床配置半防護。
|
|
|
|
|
|
技術參數 |
單位 |
GT（C）龍門式 |
其他 |
|
最大回轉直徑 |
mm |
1600 |
|
|
最大切削直徑 |
mm |
1400 |
|
|
最大承載重量 |
kg |
5000 |
|
|
花盤/卡盤直徑 |
mm |
1250 |
|
|
主軸轉速 |
rpm |
3-240 |
|
|
變速箱黨委 |
|
2檔 |
|
|
主軸直徑 |
mm |
457.2 |
|
|
主軸最大扭矩 |
Nm |
≧10000 |
|
|
X軸行程 |
mm |
-200，+700 |
|
|
Z軸行程 |
mm |
800 |
|
|
快移速度 |
m/min |
10 |
|
|
定位精度 |
|
±0.02 |
|
|
重復定位精度 |
|
±0.01 |
|
|
主電機功率 |
KW |
30 |
|
