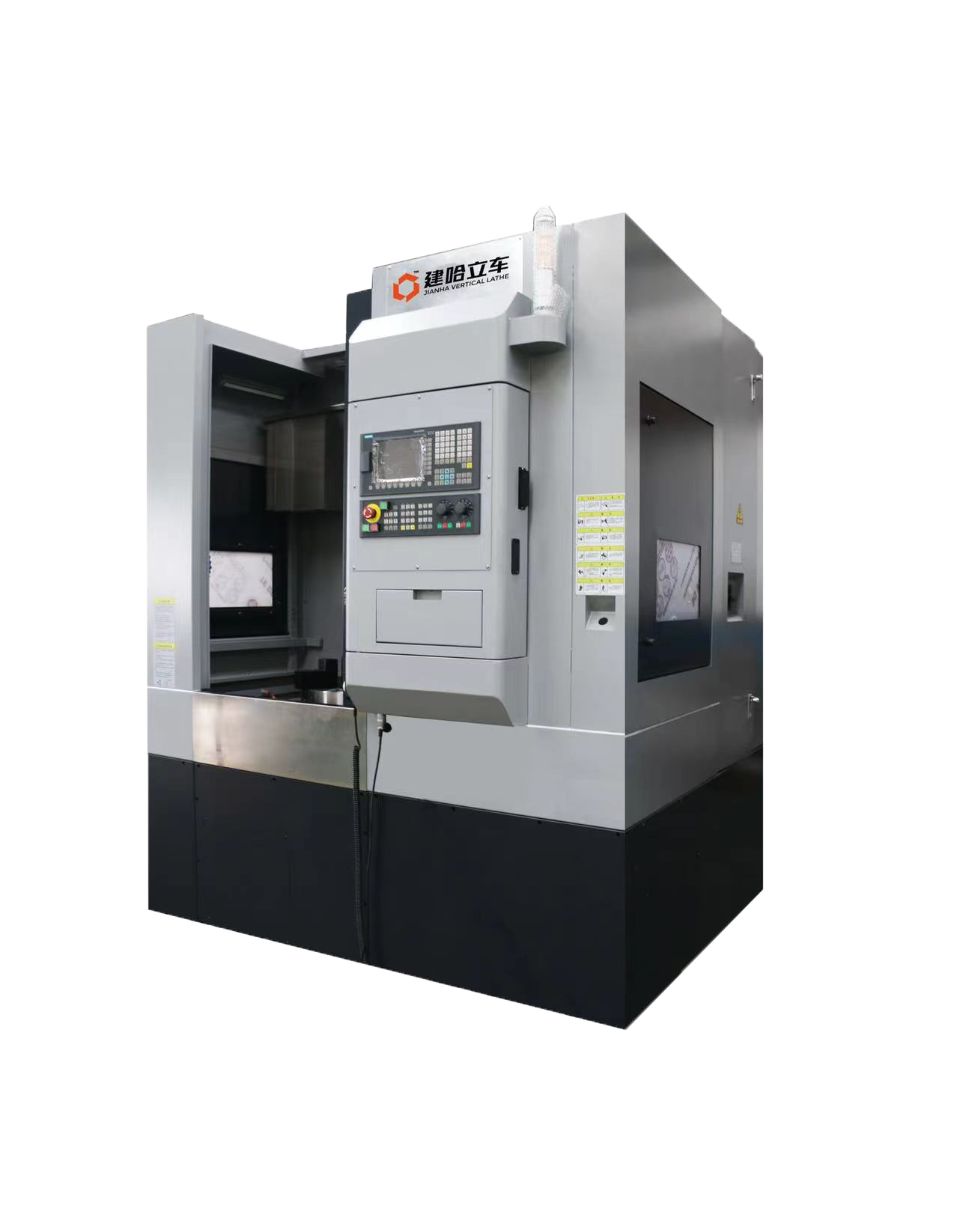

VTC數控立式車床
VTC50數控單立柱立車主要功能：
VTC系列機床是一種自動化數控加工機床，用來加工零件的內外圓柱面、錐面、端面、切槽及倒角，該機床特別適用于汽車輪轂、制動轂、飛輪殼、離合器殼、壓盤、輪輞、差減殼、盤類等零部件的粗、精加工。
主要特點
機床采用滾柱型線性滑軌。具有超高剛性和超重負載能力。大幅度提升了機床縱橫進給運動的定位精度和承載能力。
機床主軸帶輪和主軸數控伺服電機帶輪通過皮帶鏈接，配置大扭矩伺服電機，無級變速，且變速范圍廣。滿足零件的粗加工和精加工對主軸轉速的不同要求。
機床刀架采用臥式或立式多工位數控刀架，換刀時間短，大大提高工作效率。
主軸上端可根據客戶要求配置圓盤式工作臺或者液壓卡盤。主軸下端配置單活塞缸或雙活塞缸，用于控制壓緊工件及液壓卡盤。
本機床可由用戶選配廣州數控、北京凱恩帝、成都廣泰等國產數控系統，也可以選配進口數控系統。
技術參數
單位
VTC50
最大回轉直徑
mm
550
主軸轉速級數
級
無級
主軸轉速范圍
rpm
100~1000
切削進給速度
mm/min
1.0~1000
刀架垂直移動距離
mm
550
刀架水平移動距離
mm
400
縱向快移速度
mm/min
16000
橫向快移速度
mm/min
16000
刀架形式
?
臥式
液壓卡盤直徑
mm
400/500
主電機功率
kw
15
定位精度
mm
±0.008
重復定位精度
mm
±0.004
機床外形尺寸
mm
2000×1900×3030
