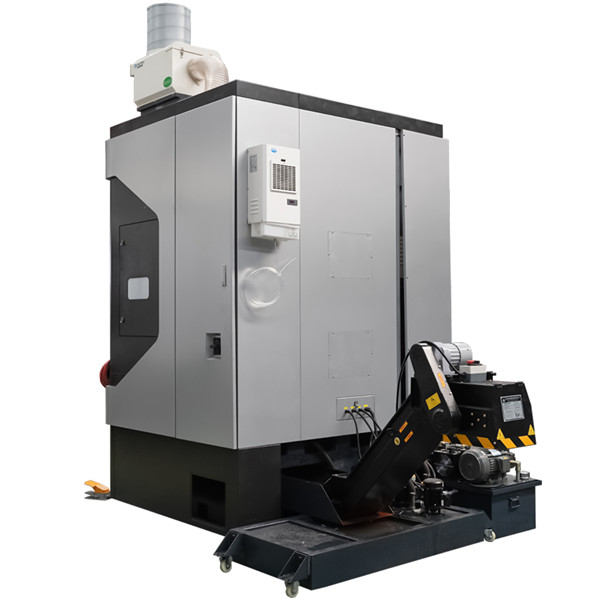

VTC數控立式車床
主要功能:
VTC系列機床是一種自動化數控加工機床,用來加工零件的內外圓柱面、錐面、端面、切槽及倒角,該機床特別適用于汽車輪轂、制動轂、飛輪殼、離合器殼、壓盤、輪輞、差減殼、盤類等零部件的粗、精加工。
主要特點
機床采用滾柱型線性滑軌。具有超高剛性和超重負載能力。大幅度提升了機床縱橫進給運動的定位精度和承載能力。
機床主軸帶輪和主軸數控伺服電機帶輪通過皮帶鏈接,配置大扭矩伺服電機,無級變速,且變速范圍廣。滿足零件的粗加工和精加工對主軸轉速的不同要求。
機床刀架采用臥式或立式多工位數控刀架,換刀時間短,大大提高工作效率。
主軸上端可根據客戶要求配置圓盤式工作臺或者液壓卡盤。主軸下端配置單活塞缸或雙活塞缸,用于控制壓緊工件及液壓卡盤。
本機床可由用戶選配廣州數控、北京凱恩帝、成都廣泰等國產數控系統,也可以選配進口數控系統。
技術參數 | 單位 | VTC50 |
最大回轉直徑 | mm | 550 |
主軸轉速級數 | 級 | 無級 |
主軸轉速范圍 | rpm | 100~1000 |
切削進給速度 | mm/min | 1.0~1000 |
刀架垂直移動距離 | mm | 550 |
刀架水平移動距離 | mm | 400 |
縱向快移速度 | mm/min | 16000 |
橫向快移速度 | mm/min | 16000 |
刀架形式 | 臥式 | |
液壓卡盤直徑 | mm | 400/500 |
主電機功率 | kw | 15 |
定位精度 | mm | ±0.008 |
重復定位精度 | mm | ±0.004 |
機床外形尺寸 | mm | 2000×1900×3030 |
