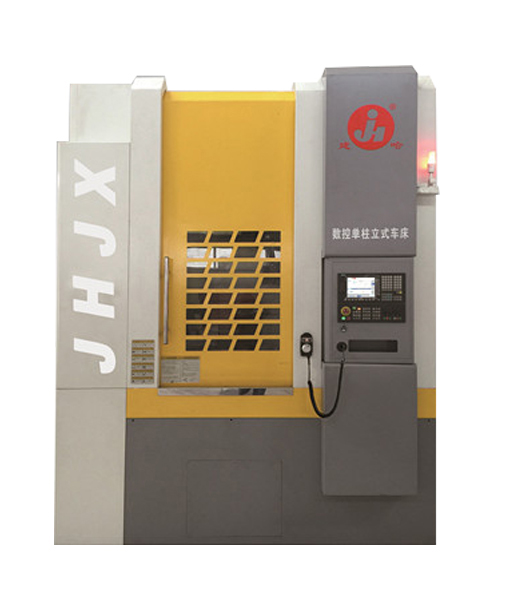

VTC100數控立式車床其車床主軸垂直于水平面,一個直徑很大的圓形工作臺,用來裝夾工件。這類機床主要用于加工徑向尺寸大、軸向尺寸相對較小的大型復雜零件。
VTC100數控立式車床的特點:
1、具有大型正規(guī)立車的精度、功能;
2、無級調速,主電機變頻調換轉速;
3、價格經濟,結構更科學;
4、增加動力萬能銑頭。
技術參數 | 單位 | VTC100 |
最大回轉直徑 | mm | 1000 |
主軸轉速級數 | 級 | 無級 |
主軸轉速范圍 | rpm | 100~600 |
切削進給速度 | mm/min | 1.0~1000 |
刀架垂直移動距離 | mm | 700 |
刀架水平移動距離 | mm | 700 |
縱向快移速度 | mm/min | 16000 |
橫向快移速度 | mm/min | 16000 |
刀架形式 | 數控刀架(立式/臥式) | |
液壓卡盤直徑 | mm | 400/500/630/800 |
主電機功率 | kw | 22 |
定位精度 | mm | ±0.008 |
重復定位精度 | mm | ±0.004 |
機床外形尺寸 | mm | 2050×1900×3200 |
